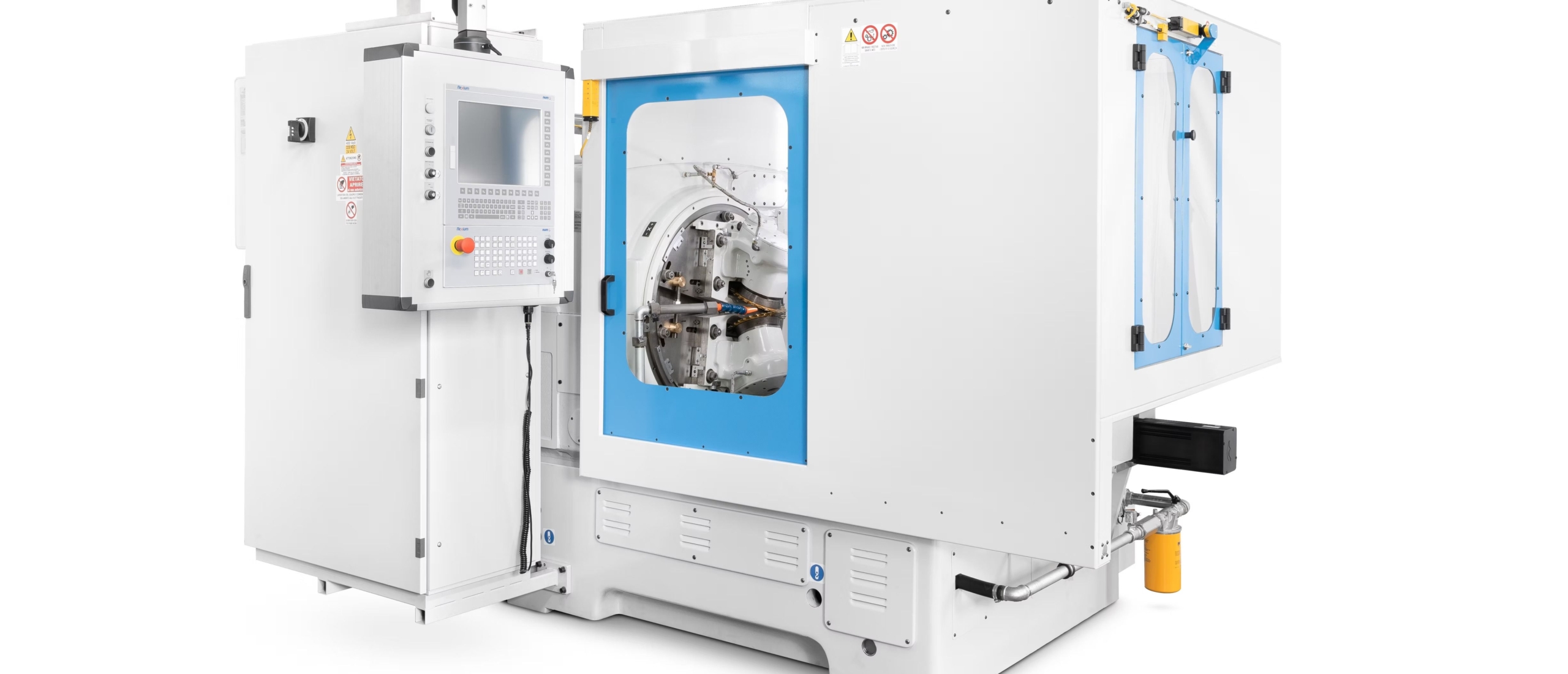

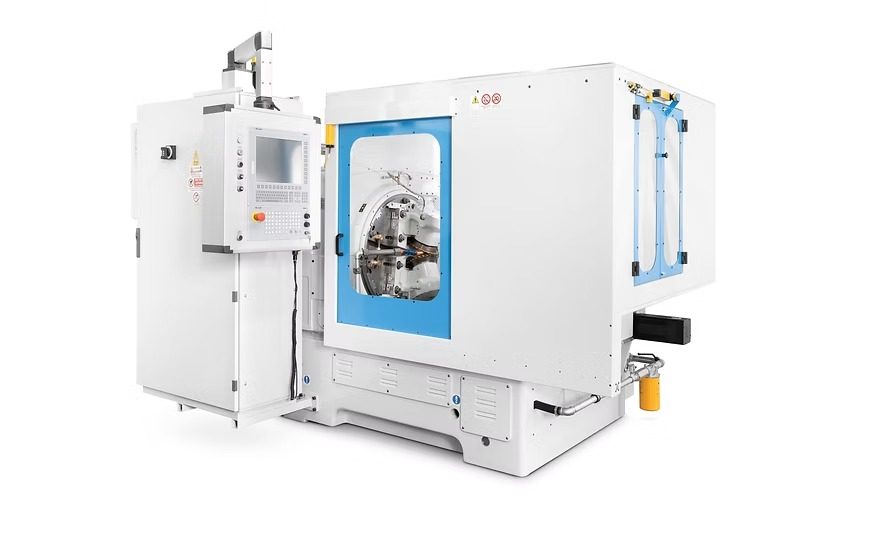

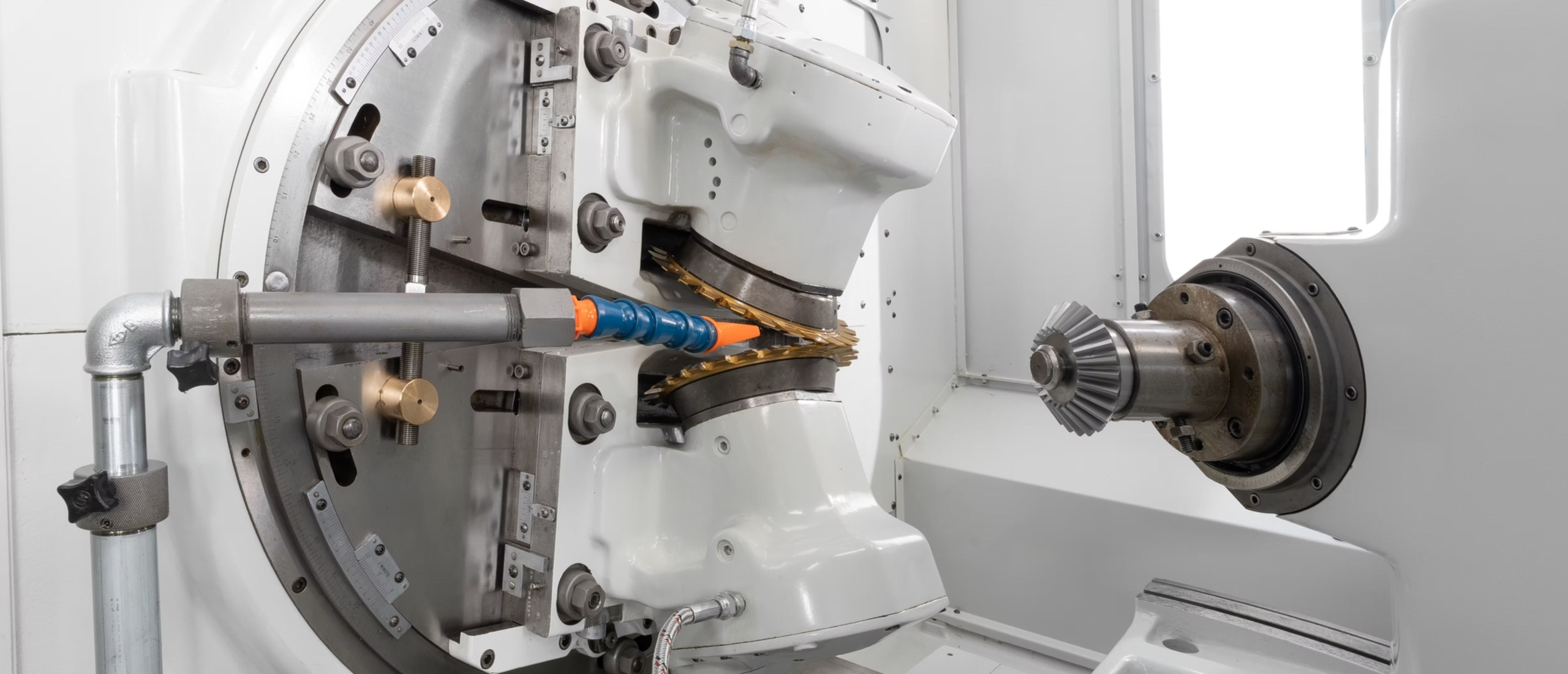

Dentatrice conica diritta L4

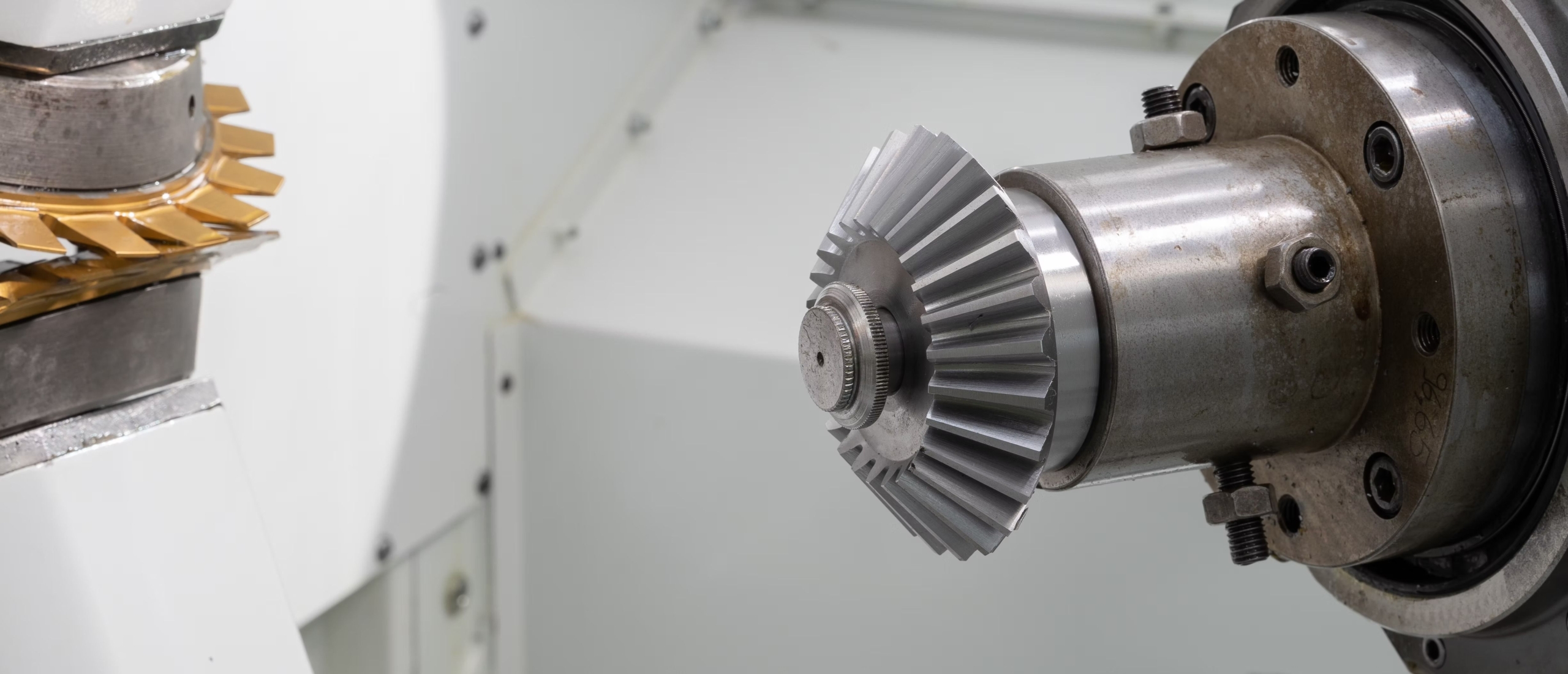

Dentatrice conica diritta per la lavorazione di ingranaggi fino ad un diametro esterno di 216 mm e modulo 8.5.

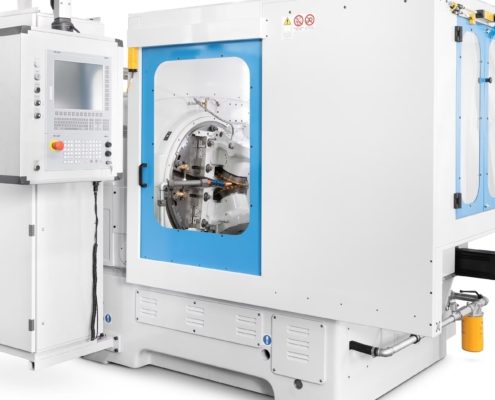

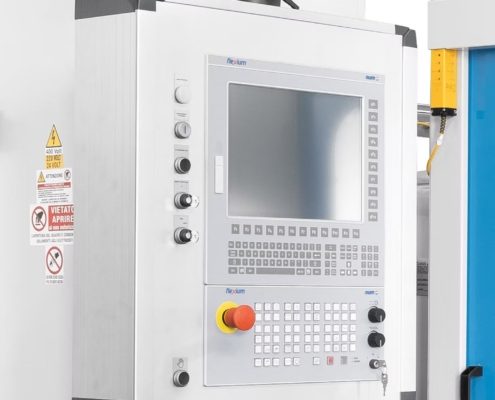

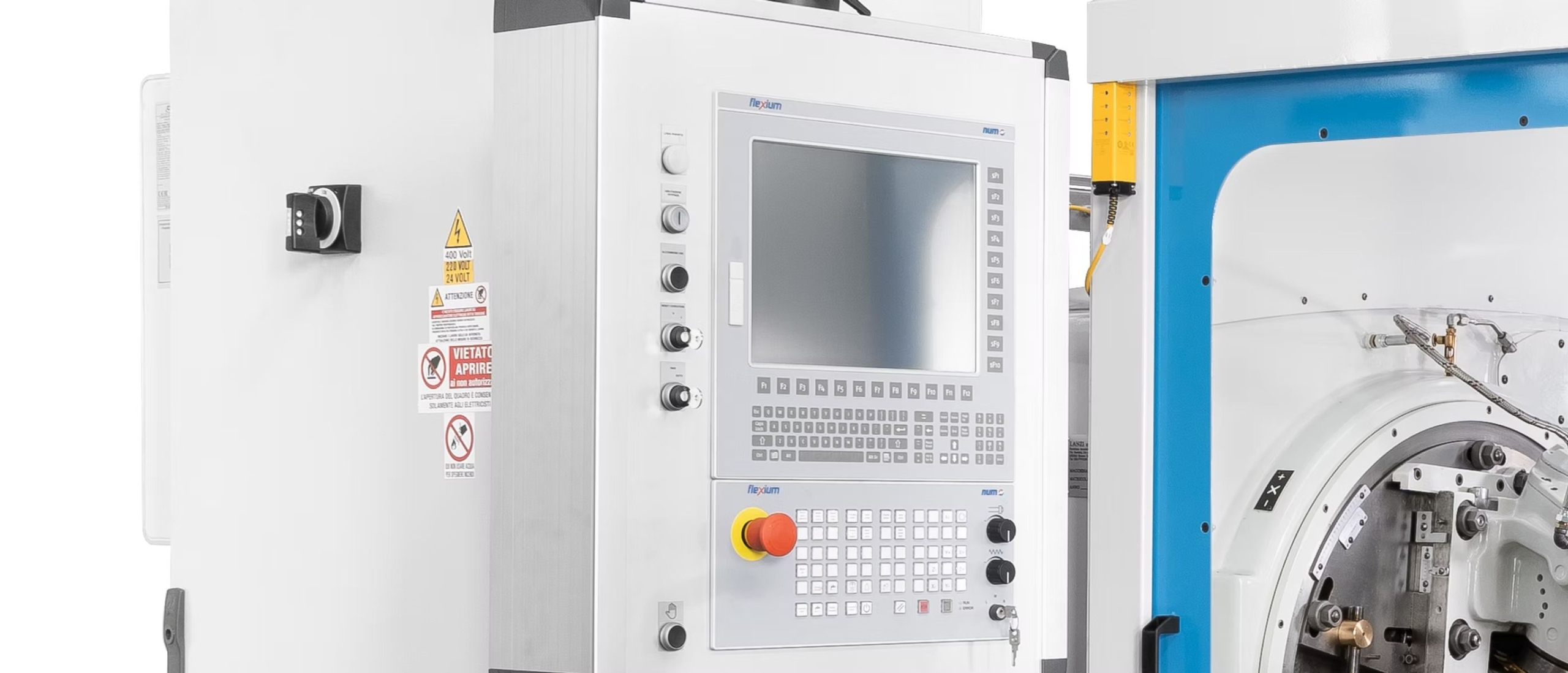

La macchina viene equipaggiata con controllo numerico NUM FLEXIUM + con al suo interno il programma parametrico per l’inserimento dei dati di costruzione del particolare.
Il macchinario viene equipaggiato di:
- Vite a ricircolo di sfere su movimentazione slitta base

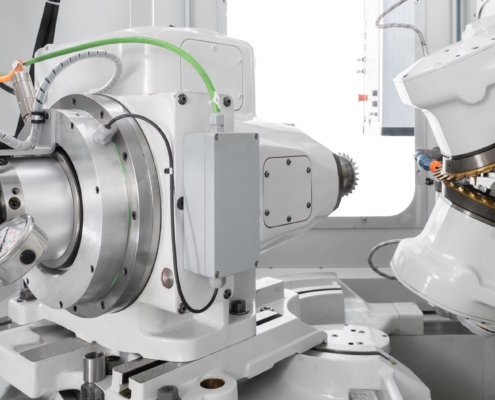

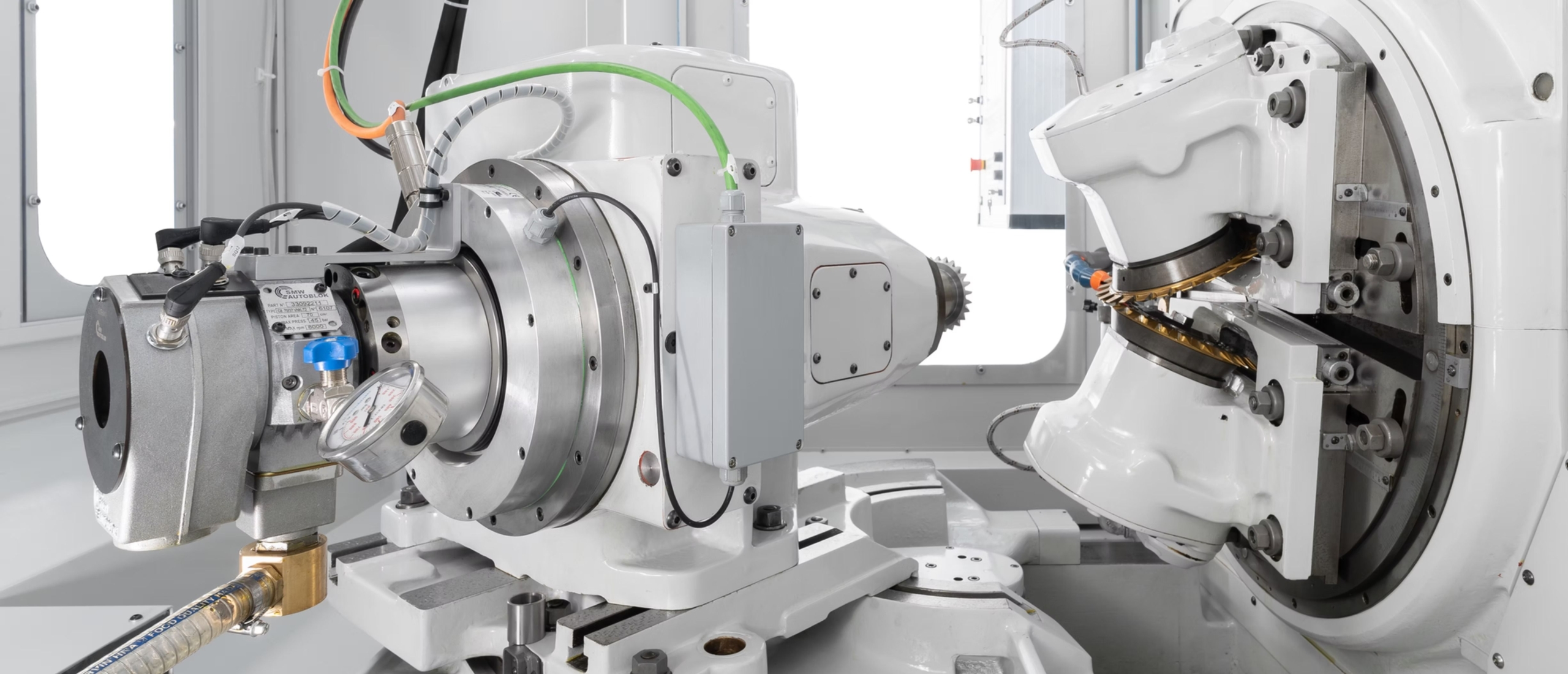

- Testa portapezzo con motore Torque
- Motore asincrono specifico per mandrino retroazionato con rotazione massimo 180 rpm

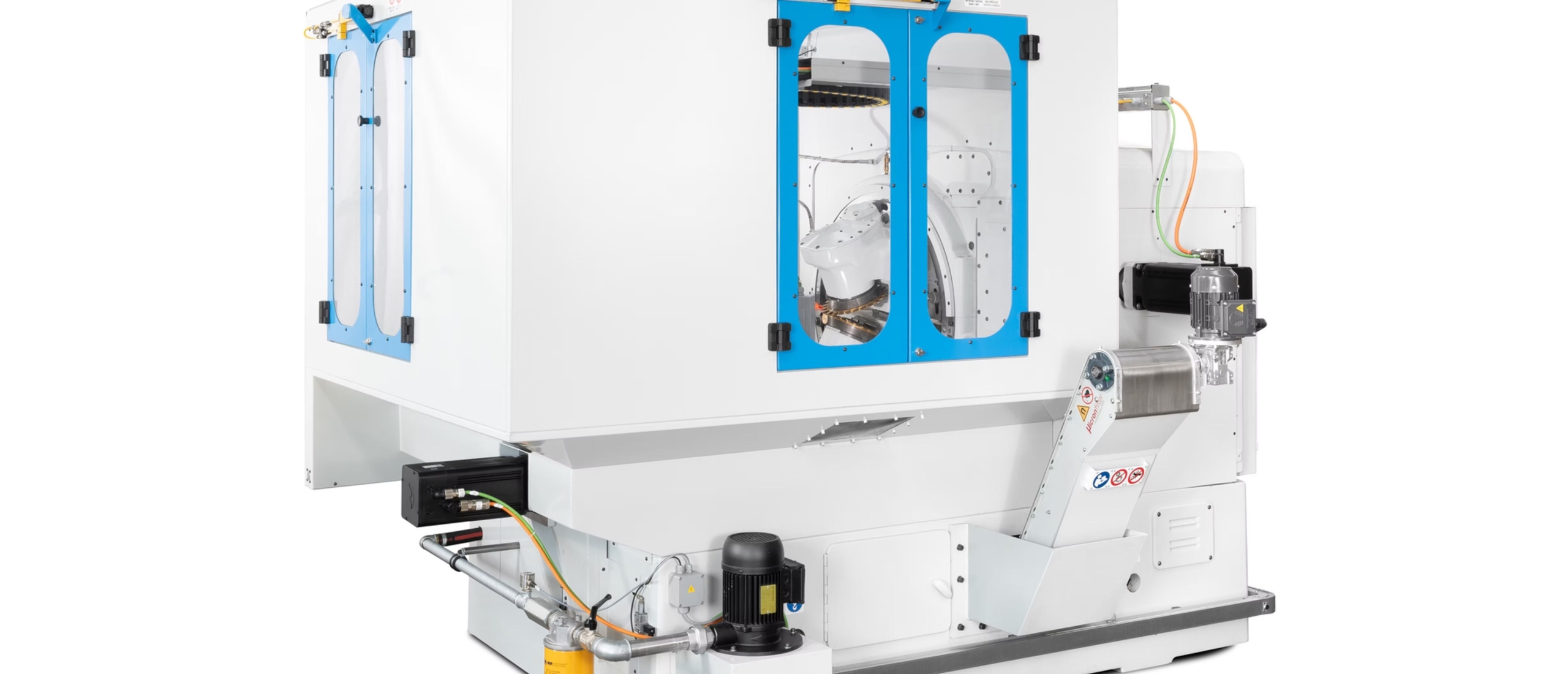

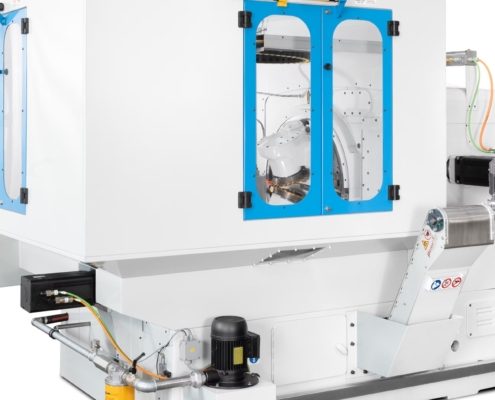

- Carenatura antinfortunistica con tre vani d’accesso monitorati da finecorsa di sicurezza
- Apertura porta principale pneumatica
- Convogliatore del truciolo magnetico
- Cilindro di bloccaggio pezzo idraulico con pressione di serraggio programmabile
- Predisposizione ad interfacciamento robot
- Protocollo OPC-UA per “industria 4.0”
- Certificazione CE
| Denominazione | Valore | Unità |
|---|---|---|
| Corsa asse X | Da 40 a -40 | gradi |
| Corsa asse Z | 215 | mm |
| Velocità rapida asse X | 6480 | gradi/min |
| Velocità rapida asse Z | 10000 | mm/min |
| Velocità rapida asse Y | 136800 | gradi/min |
| Velocità di avanzamento (G1) asse X | da 0 a 6480 | gradi/min |
| Velocità di avanzamento (G1) asse Z | da 0 a 10000 | mm/min |
| Velocità di avanzamento (G1) asse Y | da 0 a 136800 | gradi/min |
| Diametro massimo del pezzo da lavorare | 216 | mm |
| Modulo massimo del pezzo da lavorare | 8.5 | mod. |
| Massima velocità del mandrino fresa | 180 | giri/min |
| Diametro minimo della fresa | 1.1 | inch |
| Diametro massimo della fresa | 9 | inch |
| Potenza installata | 31 | kVA |
| Tensione di alimentazione | 400 | Volt |
| Frequenza di alimentazione | 50 | Hz |
| Peso della macchina | 6500 | Kg |
